Produktoversikt

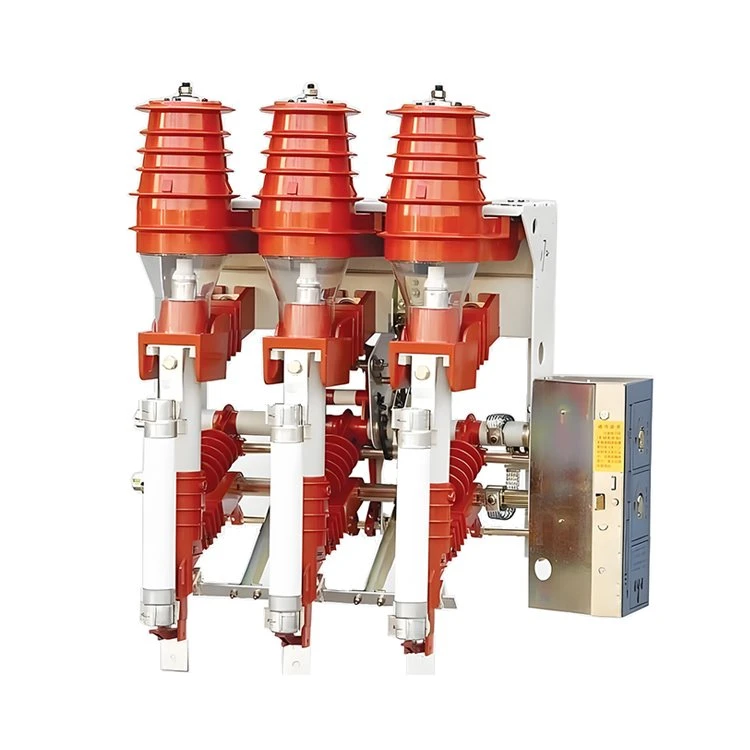

FKN12-12D/630-20 innendørs høy-isolasjonsbryter (heretter referert til som FKN-12D lastbryter) er en tre-fase høy-enhet med en merkespenning på 12 kV frekvens, 50 a belastningsbryter og splittstrøm. lukket-sløyfestrøm, ingen-lasttransformator og kabelladestrøm, og for å lukke kortslutningsstrøm. Denne innendørs høyspenningsbryteren kan utstyres med en jordingsbryter for å tåle kortslutningsforhold.
FKN12-12R.D/125-31.5 innendørs høy-isolasjonsbryter-sikringskombinasjon (FKN-12R.D) integrerer FKN-12D lastbryter med S□LAJ-12□-12-strømgrense som gir pålitelig høytrykk-12-strømgrense avbrudd av enhver strøm opp til kortslutningsnivået. Denne designen sikrer sikker drift og effektiv beskyttelse på tvers av et bredt spekter av overstrømsscenarier.

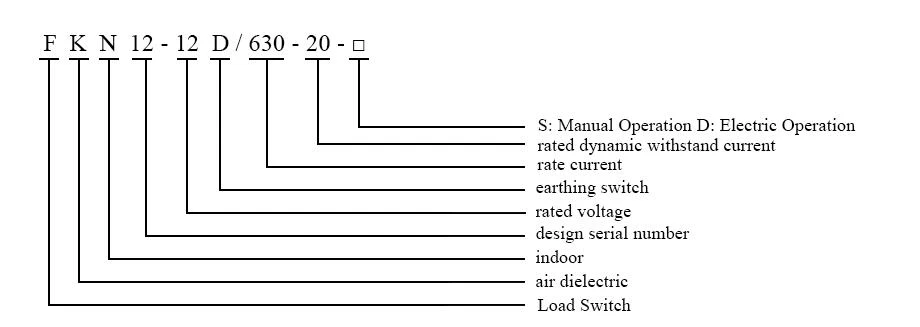

Modellens betydning
Hoved tekniske parametere
|
Ingen. |
Punkt |
Enhet |
FKN12-12D/630-20 |
FKN12-12R.D/125-31.5 |
|
1 |
Nominell spenning |
kV |
12 |
|
|
2 |
Nominell frekvens |
Hz |
50 |
|
|
3 |
Vurdert gjeldende |
A |
630 |
125 |
|
4 |
Lynimpuls tåler spenning |
kV |
Jord og fase-til-fase, isolasjonsbrudd: 85 |
|
|
5 |
1 minutts strømfrekvens tåler spenning |
kV |
Grunnfase-til-fase: 42, isolasjonsbrudd: 48 |
|
|
6 |
Nominell termisk tålestrøm |
kA |
20(4S) |
|
|
7 |
Vurdert dynamisk tåle strøm |
kA |
50 |
|
|
8 |
Rangering gjør gjeldende (topp) |
kA |
50 |
- |
|
9 |
Vurdert kort-brytestrøm |
kA |
- |
31.5 |
|
10 |
Vurdert overføringsstrøm |
kA |
- |
1.5 |
|
11 |
Maksimal brytestrøm (referanseverdi) |
kA |
1.8 |
|
|
12 |
Transformatorkapasitetsbrudd uten-belastning |
kVA |
1250 |
|
|
13 |
Nominell ladestrøm for kabel |
A |
10 |
|
|
14 |
Vurdert aktiv belastning nåværende bruddtider |
ganger |
>100 |
|
|
15 |
Aktuator utløst lastbryter åpningstid |
S |
- |
> 0.06 |
|
16 |
Jordingsbryter termisk tåler strøm |
kA |
20(2S) |
20(2S) |
|
17 |
Jordingsbryter termisk motstå strøm (topp) |
kA |
50 |
50 |
|
18 |
Motorens driftsstrømforsyningsspenning |
V |
AC220, DC48 |
|
Arbeidstilstand
- Omgivelseslufttemperatur: øvre grense +40 grader, nedre grense -25 grader;
- Høyde: 1000m og under;
- Relativ fuktighet: månedlig gjennomsnitt ikke over 90 %,
- Daglig gjennomsnitt som ikke overstiger 95 %;
- Den omkringliggende luften bør ikke være vesentlig forurenset av etsende eller brennbare gasser og vanndamp, etc.: ingen hyppige voldsomme bevegelser;
- Forurensningsmotstandsnivå: Klasse II.
- Hvis bruksforholdene overstiger spesifikasjonene ovenfor, skal de fastsettes gjennom samråd mellom brukeren og produsenten.
Disposisjon og monteringsmål
