Produktoversikt

ZW7 - 40.5/t2000 - 31.5 Utendørs høy - Spenningsvakuumkretsbryter (heretter referert til som "Circuit Breaker '') er en slags tre-fase utendørs HV-bryter av AC 50Hz og Rated Voltage 40.5. System, brukt til å bryte og lage belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm.
Kretsbryteren er i samsvar med GB1984 - 2014 "High - Spenning vekslende - gjeldende effektbrytere" og IEC62271- 100-2012 "Høysping-volage Alternativ-current Circuit Break Break Break Break Break Break Break Break Break Break Break Break Break Break Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuit Breakuits" Kjennetegn på sterk bruddkapasitet, lavere driftskraft og høy pålitelighet.

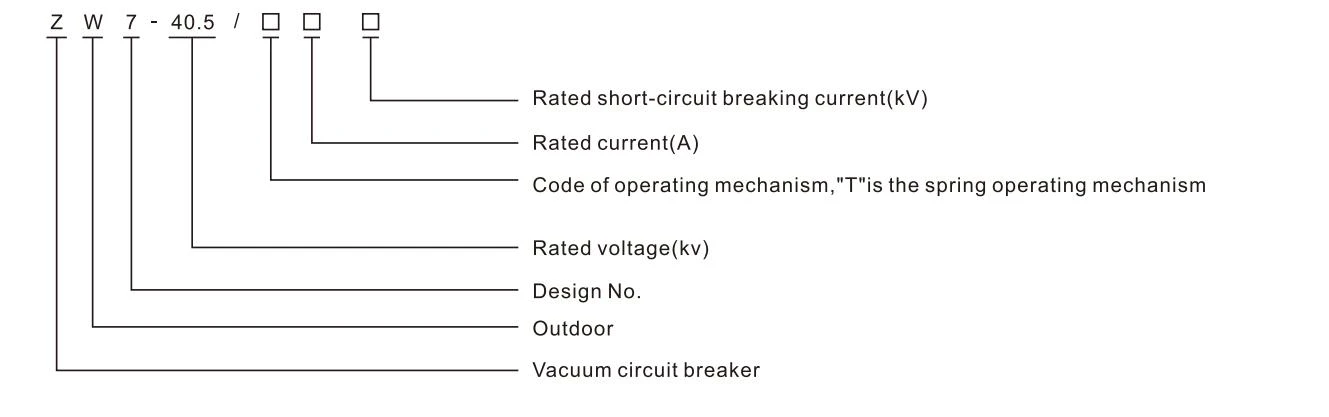

Type og mening

201

Hoved tekniske parametere

Ingen.	Punkt			Enhet	Parameter
1	Nominell spenning			kv	40.5
2	Rangert isolasjonsnivå	1 min kraft frekvens med stå spenning	Tørr test	kv	185
			Våt test	kv	95
			To krets til bakken	kv	3
3	Nominell frekvens			Hz	50
4	Rangert strøm			A	1250	1600,2000
5	Rangert kort - Tid motstand Strøm			Ka	25	31.5
6	Rangerte topp tåler strøm			Ka	63	80
7	Vurdert kort - effektbruddstrøm			Ka	25	31.5
8	Rated Short - krets som lager strøm (topp)			Ka	63	80
9	Rangert kort - kretsvarighet			S	4
10	Vurdert kort - kretsstrømbruddstider			Ganger	20
11	Stengetid			MS	150
12	Åpningstid			MS	60
13	Rangert driftssekvens				O - 0.3s - co-180s-co
14	Nominell driftsspenning og nominell spenning på hjelpekretsen			V	DC220, DC110, AC220, AC110
15	Mekanisk liv			Ganger	10000

Bruk av miljøforhold

Normal bruksforhold:

1. Ambient lufttemperatur skal ikke overstige 45 grader; Gjennomsnittsverdien målt innen 24 timer skal ikke være over 35 grader; Minimum omgivelsestemperatur er -25 grad.

2. Ta hensyn til solstrålingen i betraktning som når så høyt som 0,1W/cm² ved fin dag middag.

3.Altitude skal ikke overstige 2000m.

4. Omgivelsesmiljøet er ikke vesentlig forurenset av støv, røyk, etsende gasser, damp eller salttåke, men forurensningsgraden skal ikke overstige ⅳ som er fastsatt i GB/T5582.

5. Vindhastighet skal ikke over 34 m/s (tilsvarer 700pa på kolonneoverflaten).

6.Amplitude av elektromagnetisk interferens indusert i sekundærsystemet skal ikke være over 500 μV.

Når effektbryterne er forberedt på drift på steder der utover de normale forholdene, kan du forhandle med produsenten om løsninger

Produktfunksjoner

1. Vakuumbue slukkende, sterk bruddkapasitet og mekanisk levetid opp til 10, 000 ganger;

2. Strukturen er enkel, vedlikehold - gratis, lang en - tidsbruk;

3. God isolasjonsytelse, sterk anti - Forurensningsevne, ingen brann- og eksplosjonsfare;

4. Tilpasset CT19BW fjærdriftsmekanisme, er den mekaniske ytelsen pålitelig;

5. I henhold til brukerens forespørsel, kan vårens driftsmekanisme være ekstern eller sentral;

6. Den kan bygges - i eller eksternt installert med to eller tre - fase strømtransformatorer. Målingsnøyaktigheten er opptil 0,2s, som kan realisere tre - fase differensialbeskyttelse;

7. Temperatur- og fuktighetskontrolleren er festet for å sikre normal og pålitelig drift av effektbryteren under forskjellige temperatur- og fuktighetsforhold.

203

204001

205001

206

Typisk elektrisk skjematisk diagram over effektbryter

207

Varsel for ordre

Vennligst oppgi tydelig når du bestiller.
1. full type produkt, nominell strøm, vurdert kort - kretsbrytende strøm;
2. type driftsmekanisme, installasjonsmodus og tilsvarende parametere;
3. Transformasjonsforhold, mengde, nøyaktighet og utgangskapasitet av nåværende transfomer;
4. Navn, spesifikasjon og mengde reservedeler;
5. Andre spesielle krav.
