Produktoversikt
ZW32 - 12f utendørs høy - Spenningsvakuumgrense -kretsbryter (også kjent som en "Watchdog Switch") er et utendørs strømfordelingsutstyr designet for en nominell spenning på 12 kV i en tre - fase AC 50Hz -system. Denne effektbryteren brukes først og fremst til å bytte og avbryte belastningsstrømmer, overbelastningsstrømmer og korte - kretsstrømmer i kraftsystemer. Den har funksjoner som hurtigbrudd, bakkebeskyttelse, valgfri omløpstelling, lokal fjernkontroll og fjernkommunikasjon. Det er egnet for beskyttelse og kontroll i transformatorstasjoner og industrielle kraftdistribusjonssystemer.
Når en feil oppstår innenfor en 12kV -linje t - tilkoblingsbrukers interne system, eller selv om feilen oppstår på den interne siden av brukerens innkommende linjebryter, men beskyttelseshandlingstiden ikke koordinerer med transformatorstasjonens utgående linjebryterbeskyttelse, kan den føre til at transformatorens utgående linjebryter. Hvis feilen er permanent og transportørens omløpsforsøk mislykkes, kan en hendelse innenfor et medium - spenningsbrukers grense føre til et strømbrudd av hele distribusjonslinjen. Slike utbredte hendelser i kraftnettet kan føre til betydelige sosiale og økonomiske tap.
ZW32 - 12f utendørs høy - Spenningsvakuumgrense -kretsbryter (Watchdog Switch), heretter referert til som kretsbryteren, er installert på ansvarsgrensen for luftlinjer, spesifikt i frontenden av brukerens innkomstlinje. Den kan automatisk isolere enkelt - fase bakkefeil og fase - til - fase kort - kretsfeil innenfor brukerens grense, og forhindre spredning av feil til hovedoverføringslinjen. Dette sikrer sikkerheten til ikke-feilbrukernes strømforsyning og forbedrer strømpåliteligheten.

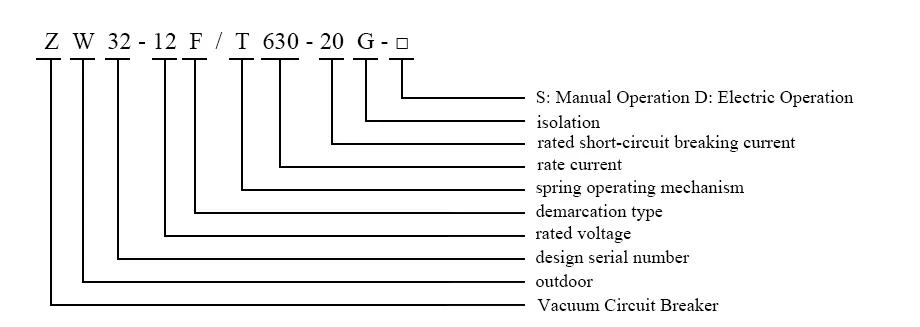

Type og mening
Hoved tekniske parametere
|
Ingen. |
Punkt |
Enhet |
Parameter |
|
1 |
Nominell spenning |
kv |
12 |
|
2 |
Nominell frekvens |
Hz |
50 |
|
3 |
Rangert strøm |
A |
630 |
|
4 |
Vurdert kort - effektbruddstrøm |
ka |
20 |
|
5 |
Rangerte topp tåler strøm |
ka |
50 |
|
6 |
Rangert kort - Tid motstand Strøm |
ka |
20 |
|
7 |
Rated Short - krets som lager strøm (topp) |
ka |
50 |
|
8 |
Mekanisk liv |
ganger |
10000 |
|
9 |
Vurdert antall kort - effektbruddoperasjoner |
ganger |
30 |
|
10 |
Strømfrekvens tåler spenning (1 minutt): Våt tilstand/tørr tilstand |
kv |
42/48 |
|
11 |
Lyn impuls tåler spenning (topp): Fase - til - fase, fase - til - bakke / over brudd |
kv |
75/85 |
|
12 |
1-minutters effektfrekvens tåler spenning for sekundærkretsen |
kv |
2 |
